myWarm Balance Hydraulischer Abgleich für maximale Energieeffizienz

Der hydraulische Abgleich ist eine der wirkungsvollsten geringinvestiven Maßnahmen zur Heizungsoptimierung im Bestand. Ohne Abgleich verteilt sich das Heizwasser ungleichmäßig: Räume nahe der Heizzentrale werden überversorgt, weiter entfernte Heizflächen bleiben unterversorgt. Die Folge sind kalte Räume trotz hoher Vorlauftemperaturen, unnötig lange Pumpenlaufzeiten, Strömungsgeräusche und ein deutlich höherer Energieverbrauch.

Im Vergleich zu baulichen Sanierungsmaßnahmen ist der hydraulische Abgleich schnell umsetzbar und mit vergleichsweise geringem finanziellen Aufwand verbunden – bei einem Einsparpotenzial von bis zu 35 % beim Energieverbrauch. Damit senkt er unmittelbar die Betriebskosten und reduziert CO₂-Emissionen dauerhaft, ohne dass in die Gebäudehülle oder den Wärmeerzeuger eingegriffen werden muss.

Der hydraulische Abgleich von myWarm misst und vergleicht die tatsächlichen Temperaturen an jeder Heizfläche, bei jeder Pumpe und in jedem Raum in kontrollierten stationären Versorgungszuständen. Verglichen werden dabei die Mitteltemperaturen aller Heizflächen und die Raumtemperaturen in Räumen gleicher widmungsabhängiger Normraumtemperatur (z. B. Wohnräume, Gänge, Bäder). Die Temperaturen bei den Pumpen werden ebenfalls laufend beobachtet. In normgerecht errichteten Anlagen wurden und werden Dimension und Leistungsfähigkeit (Norm-Leistung) jeder Heizfläche anhand einer für alle gleichen Vor- und Rücklauftemperatur bestimmt. Dies lässt den Umkehrschluss zu, dass die Heizflächen im Verhältnis zueinander mit der richtigen Wassermenge versorgt werden, wenn alle Heizflächen die gleichen Mitteltemperaturen (Mittel zwischen Vor- und Rücklauftemperatur) aufweisen.

Die Heizflächen für den jeweiligen Raum können in ihrer Leistung falsch dimensioniert sein, etwa durch Planungsfehler von Anfang an oder durch inzwischen erfolgte energetische Änderungen (z. B. Dachausbauten, neue Fenster, Dämmung der Fassade oder der obersten Geschoßdecke). Anhand der Raumtemperatur-Entwicklung in den gleich gewidmeten Räumen wird die jeweilige Über- oder Unterdimensionierung erkannt, die Versorgung korrigiert oder der Heizkörper zum Tausch empfohlen.

Die Heizflächen werden motorgesteuert und damit maximal präzise neu eingestellt, entweder über das bereits vorhandene voreinstellbare Thermostatventil oder eine Ventilhubbegrenzung.

Aus der Korrelation sämtlicher Daten auch mit der Witterung werden Durchflussmengen, Heizlasten, Anschlusswert und Heizkurve ermittelt. Aus den relevanten Daten wird ein Protokoll zur Dokumentation und als Nachweis erstellt.

Das myWarm-Verfahren ist als messtechnisches Verfahren gemäß Nr. 8.1 der ZVSHK-Fachregel „Optimierung von Heizungsanlagen im Bestand“ gleichwertig zu Verfahrensweg B. Es wird von allen relevanten Förderstellen als Nachweis für den hydraulischen Abgleich anerkannt.

In seltenen Fällen ist das möglich. Etwa wenn es in einem Gebäude Heizkörper gibt, die bisher überhaupt nie funktioniert haben. Wenn diese durch den hydraulischen Abgleich erstmals ihre Funktion aufnehmen und Wärme abgeben, kommen diese Kosten neu auf die Heizrechnung dazu und können die Einsparungen durch die Optimierung reduzieren.

Nein. Ein Thermostat regelt die Ventilöffnung nach der Differenz zur umgebenden Raumtemperatur. Je größer diese Differenz ist, desto weiter öffnet das Thermostat das Ventil. In einer morgendlichen Aufheizphase sind so meist alle Ventile komplett geöffnet und ohne hydraulischen Abgleich kommt es zu Unter- und Überversorgung von Heizflächen.

Dadurch bleiben manche Räume länger kalt und andere werden wärmer als nötig. Da das Wasser in den überversorgten Heizflächen zu rasch durchfließt, bleiben die Rücklauftemperaturen hoch und reduzieren den Effizienzgrad bei der Erzeugung. In der ideal eingestellten Anlage ist die Vorlauftemperatur über die Heizkurve optimal auf das Gebäude und die Raumtemperatur eingestellt und die Heizkörperthermostate bleiben ohne Sonneneinstrahlung immer geöffnet.

Ja, für einen präzisen hydraulischen Abgleich nach Verfahren B müssen alle Wohneinheiten betreten werden. Nur so können die Einstellungen an den Heizflächen korrekt erfasst und angepasst werden, um eine optimale Effizienz sicherzustellen. Und nur so wird der hydraulische Abgleich auch gesetzlich anerkannt.

Die Kosten für den hydraulischen Abgleich werden pro Einstellpunkt, also je Heizkörperventil, kalkuliert. Der Preis variiert je nach den technischen Gegebenheiten vor Ort und dem gewünschten Leistungsumfang (z.B. mit oder ohne Mieterkommunikation). Fragen Sie uns gerne nach einem maßgeschneiderten Angebot angepasst an Ihre technischen Anforderungen.

Im Zuge der Durchführung eines hydraulischen Abgleichs nach myWarm kann auf Basis der Messwerte ein fehlender oder mangelhafter hydraulischer Abgleich nachgewiesen werden.

Vorab können folgende Situationen Anzeichen dafür sein, dass ein hydraulischer Abgleich nötig ist:

• Geringe Spreizung (Differenz zwischen Vor- & Rücklauf) am Heizkreis
• Hohe Vorlauftemperatur
• Hoch eingestellte Pumpenleistung
• Geräuschbildung an Verteilleitungen und Ventilen
• Unterversorgte/zu kalte Räume und überversorgte/zu warme Räume
• Ungleichmäßige Aufheizung der Räume

Die Dauer eines eines temperaturbasierten hydraulischen Abgleichs ist abhängig von der Größe des Objekts. Ein Objekt mit 30 Nutzeinheiten und 150 Heizkörpern kann beispielsweise in 5 Werktage hydraulisch abgeglichen werden.

Der temperaturbasierte hydraulische Abgleich von myWarm senkt den Energieverbrauch im Schnitt um 18 %, in Spitzen um bis zu 35 % (Branchenschnitt: 7–12 %).

Nach Abschluss des hydraulischen Abgleichs stellt myWarm eine detaillierte digitale Dokumentation inkl. Nachweisformular des VdZ bereit. Die Dokumentation erfolgt gemäß gesetzlicher Vorgaben und umfasst:

• alle relevanten Einstellwerte
• die Heizlast des Gebäudes
• die eingestellte Leistung der Wärmeerzeuger
• die raumweisen Heizlasten
• die Auslegungstemperatur
• die Einstellung der Regelung
• die Drücke im Ausdehnungsgefäß.

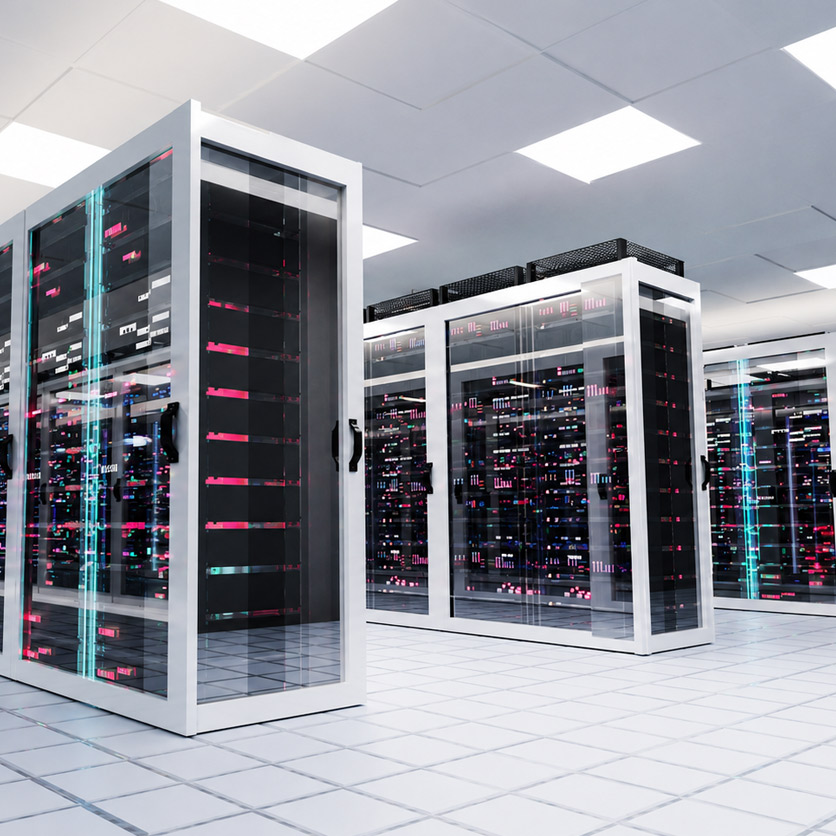

Ja. Auch wasserführende Kühlanlagen leiden häufig unter ineffizienter Verteilung, ungleichmäßiger Temperierung und unnötig hohem Energieverbrauch – dieselben Probleme, die bei Heizungsanlagen durch einen hydraulischen Abgleich gelöst werden. Mit Balance-Cool wurde das patentierte, temperaturbasierte Abgleichverfahren von myWarm erfolgreich auf Kühlsysteme übertragen. Es sorgt für eine optimale Verteilung der Kälteleistung im gesamten System und macht dabei auch versteckte Fehlerquellen sichtbar. Das Ergebnis ist ein reduzierter Energieverbrauch in der Kühlung, eine gleichmäßige Temperierung aller Bereiche und ein stabiler, effizienter Anlagenbetrieb.

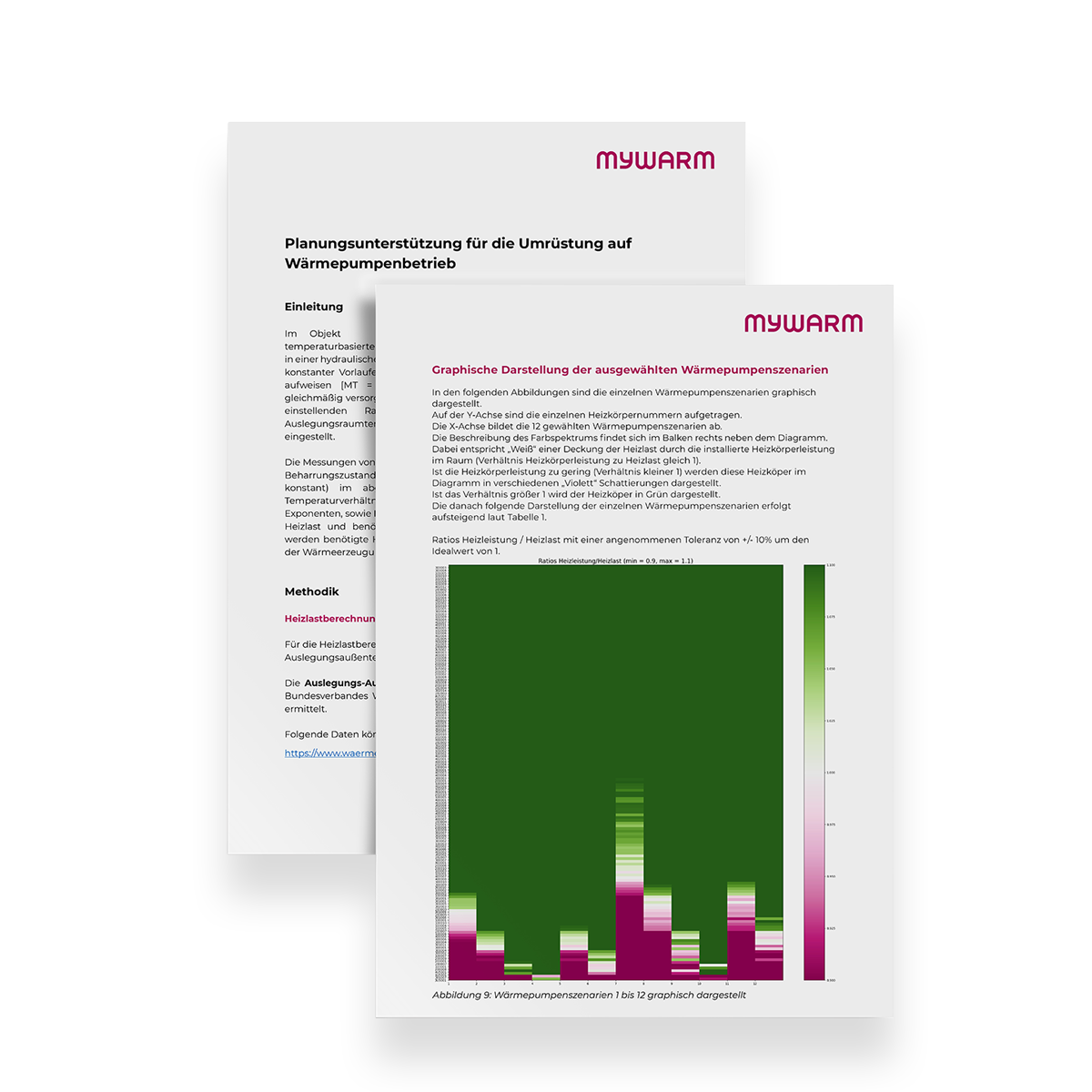

Ist die Heizungsanlage hydraulisch nicht abgeglichen, muss die Vorlauftemperatur angehoben werden, damit auch entfernt liegende Räume ausreichend versorgt werden – die Wärmepumpe verliert an Effizienz oder wird zu groß dimensioniert, der Energieverbrauch steigt. Ein hydraulischer Abgleich stellt sicher, dass jede Heizfläche exakt die benötigte Wassermenge erhält, und schafft damit die technische Voraussetzung für einen wirtschaftlichen Wärmepumpenbetrieb.

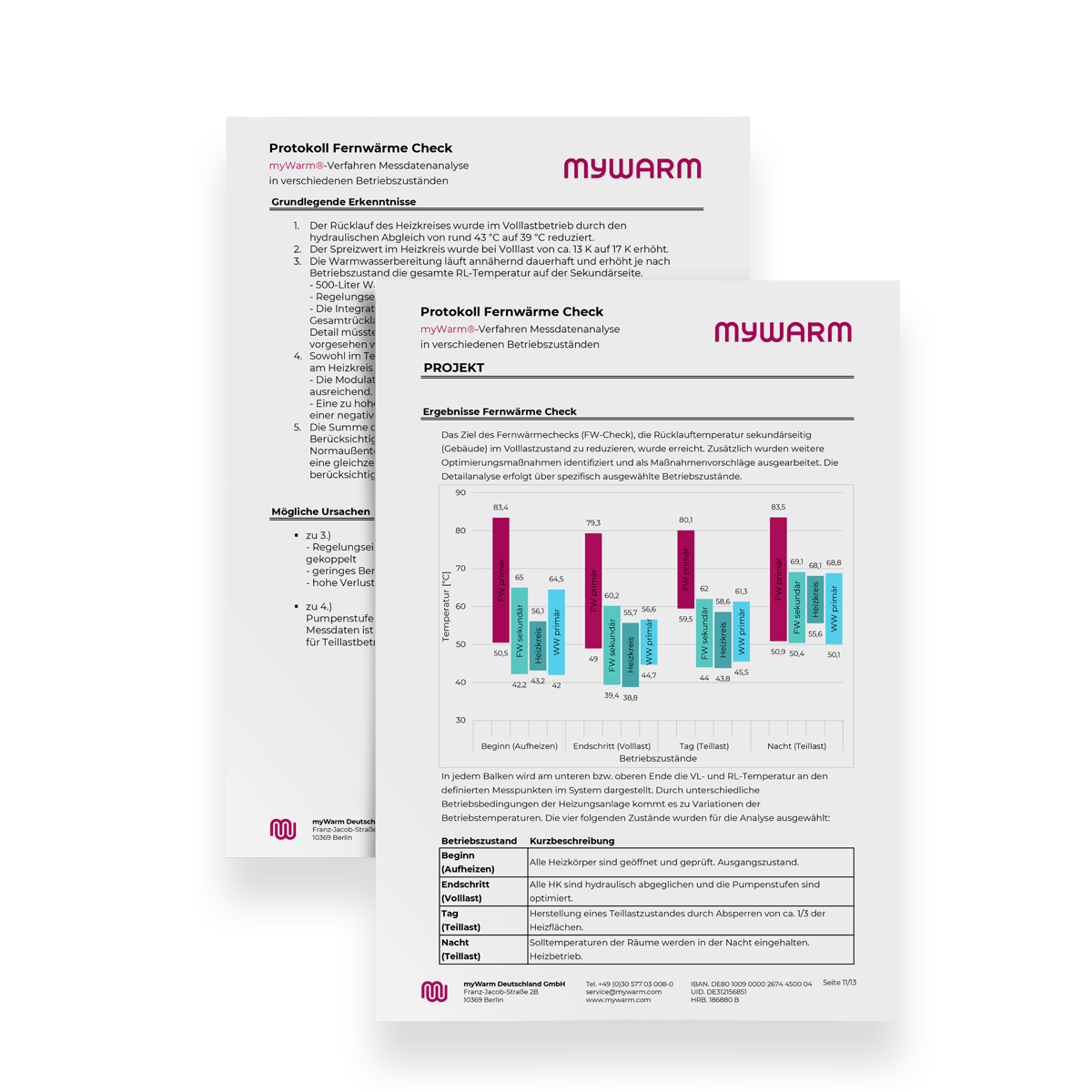

Zu hohe Rücklauftemperaturen sind der häufigste Grund, warum Bestandsgebäude die Anforderungen ihres Fernwärmeversorgers nicht erfüllen. Ursache ist meist eine hydraulisch schlecht abgeglichene Heizungsanlage: Das Heizwasser strömt zu schnell durch überversorgte Heizflächen, gibt zu wenig Wärme ab und kehrt entsprechend warm in den Rücklauf zurück. Ein hydraulischer Abgleich stellt für jede Heizfläche die richtige Durchflussmenge ein, erhöht die Spreizung zwischen Vor- und Rücklauf und senkt so die Rücklauftemperatur nachhaltig.
